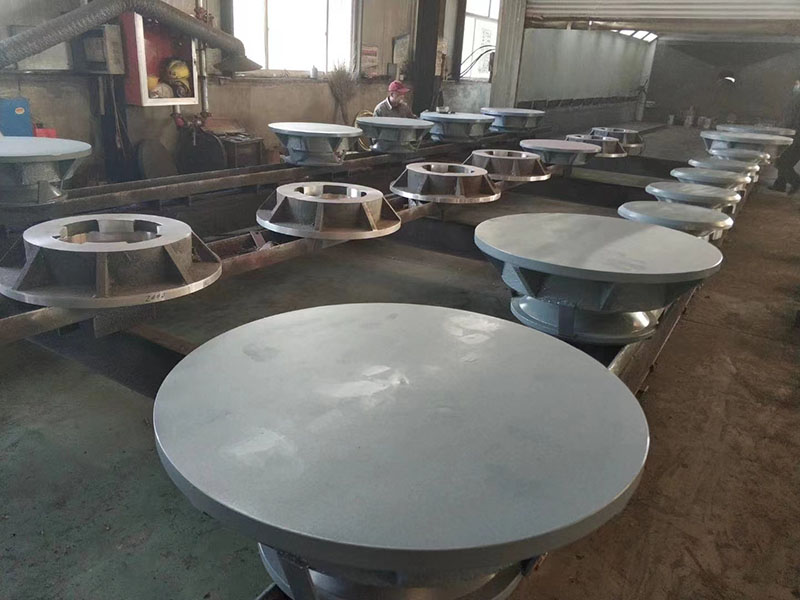

恒舉公司生產的球形鋼（鉸）支座主要用于橋梁和鋼結構中。

球鉸支座廣泛應用于橋梁及建筑結構中，布置在建筑物的底部，支撐上部結構的同時也具有豎向限位的功能，同時能夠有效抵抗結構的偏載或豎向地震等因素造成的上部結構的傾覆和倒塌，由于鋼結構網架節點球鉸支座具有明顯的抗豎向拉力的性能，由此，能夠豎向地震上下承載的結構不至于發生脫節，因此對建筑的抗震性能具有十分重要的影響。

現在市場上常見的球鉸支座大部分都通過抗拉臂進行豎向力的傳遞，這樣支座能實現的轉角度比較小，而另一小部分采用圓球體進行力量傳遞，可是需求的加工設備比較苛刻，且加工工藝復雜，生產成本高。

與現有技術相比，鋼結構網架節點球鉸支座 鋼結構抗震支座具有以下優點：

1、將一整個球形弧面切割為上下兩個同心弧面，降低了加工難度；

2、通過調節弧面大小和外殼的卡沿可實現更大轉角的設計；

3、防塵空隙小，只需搭載一片環狀防塵板，便于安裝，減少維護費用。

網架結構設計是否安全經濟，關鍵因素先在于所選的支承結構支座型式及邊界條件是否合理，為此在具體設計中我們盡可能避免將上部網架結構與下部支承系統單分析設計，尤其當鋼結構網架節點球鉸支座相對于下部結構的位移很難通過彈性約束方法模擬時，更應當將支承結構與上部網架起進行整體建模計算分析，以使所計算出來的結果更符合實際。

鋼結構抗震支座（球鉸支座）規格：按需定制。

鋼結構抗震支座（球鉸支座）使用部位：連廊，屋頂。

鋼結構抗震支座（球鉸支座）安裝方式：可直接焊接。

彈性球鉸支座采用彈性減振元件,具有機理清晰明確、結構參數穩定、減振性能優良等特點。當水平力大到一定程度后，減振彈簧開始發生彈性變形實現緩沖作用。當結構發生轉角時，球芯產生轉動，釋放上部結構產生的轉矩。地震時，剛性抗震措施和柔性減振措施同時發生作用，以抵御巨大的地震輸入能量。

設計大跨鋼結構時應重視溫度變形和風荷載，重視支座變形對大跨度結構的影響，固定鉸抗震支座沉降會使大跨鋼結構的產生較大附加彎矩、水平推力、豎向剪力。預應力結構的計算應包括初始預應力狀態的確定及荷載狀態的計算，初始預應力狀態確定和荷載狀態分析應考慮幾何非線性影響。

固定鉸抗震支座由于其特有的性能，廣泛應用于一些大跨度管桁架鋼結構中，優點是能夠?qū)λ饔玫墓?jié)點起到抗震減震的作用，在大跨空間建筑領域應用廣泛。

1、剛性抗震需增大結構(包括基礎結構和抗震支座尺寸）,

2、柔性減震的特點是：減震性能好而結構較小，在較大地震波的情況下有被破壞的可能。

鋼結構抗震支座采取了剛、柔結合的結構有效抗震措施，增大了支座的耗能能力，增大了支座的抗震性能，因此地震發生時可提高橋梁的抗震能力，較大限度的限制了橋梁上下部結構之間的相對位移，減小了地震力的放大系數。非地震時等同一般鋼結構抗震鋼球支座使用。

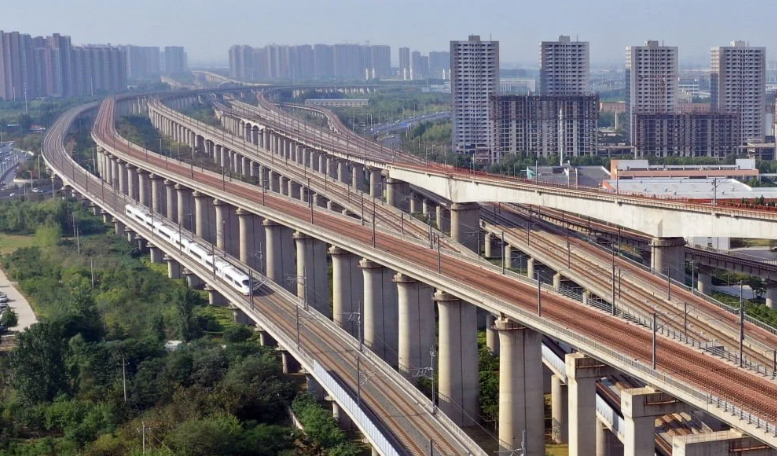

隨著我國高鐵的開通列車提速，列車運行時的搖擺力隨之顯著增大，反復偏載也更為劇烈。提速試驗時發現，支座及梁體橫向位移過大，對列車構成安全隱患。因此，在實施提速區段，對凡使用平板建筑隔震支座橋梁，均安裝橫向限位裝置，以確保行車安全。這種限位措施實際效果很大程度上取決于施工質量，因?yàn)槭┕ぶ泻附�、安裝尺寸公差及墊木可靠性直接影響限位效果。限位裝置還使橋梁墩臺頂部構造復雜化，加大維修養護負擔，因此在新建橋梁時就用到了鋼結構抗震支座。

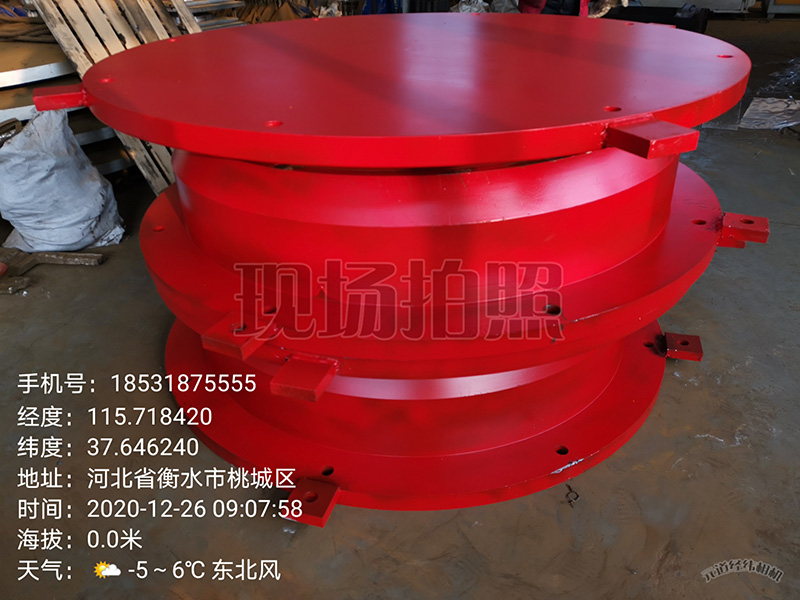

鋼結構抗震支座的三種規格：QPZ盆式支座系列固定支座、縱向活動（ZX型）、多向活動支座（DX型）三種。

1、多向活動支座(DX)不銹鋼板和F4聚四氟乙烯板采用硅脂潤滑,可降低摩擦阻力。

2、縱向活動支座(ZX)采用中間導向措施，能適應梁體旁彎變形的需要。

3、縱向活動橡膠支座(ZX)采用中間導向，與目前國內普遍采用的槽形上支座板相比，減少了重量，且減少了鑄鋼件數量。

4、在鋼結構抗震支座中設置防塵圍板，可以減少灰塵侵入,延長產品的使用壽命。

1. 高承載力：由于采用了高強度材料和特殊的結構設計，球鉸支座的承載能力大大提高，能夠滿足各種大型重型結構的需求。

2. 轉動靈活：球鉸支座的轉動靈活，能夠適應各種復雜的外力情況，保證了結構的穩定性。

3. 維護簡便：球鉸支座的維護相對簡單，只需定期檢查和清潔，確保其正常運轉。

當然，鋼結構球鉸支座也存在一定的缺點，例如制造成本較高、對安裝精度要求較高等。為了克服這些缺點，我們需要在設計、制造和使用過程中不斷進行優化和完善。

1. 設計和選用合適的球鉸支座：根據建筑結構的特點、荷載要求和使用環境，選擇適合的球鉸支座類型和規格�？紤]承載能力、轉角限制、滑移量等參數，確保球鉸支座能夠滿足結構的需求。

2. 安裝和固定：球鉸支座的安裝應嚴格按照設計要求和制造商的安裝說明進行。確保支座的固定牢固可靠，避免在使用過程中出現松動或脫落的情況。

3. 維護和檢查：定期對球鉸支座進行檢查和維護，包括清潔、潤滑和檢查連接螺栓的緊固情況，發現問題及時處理任何損壞或異常情況，確保支座的正常工作。

4. 避免超載：確保建筑結構的荷載不超過球鉸支座的承載能力。超載可能導致支座的損壞或失效。

5. 溫度和環境影響：考慮球鉸支座所在地區的溫度變化和環境條件，選擇適合的球鉸支座材料和密封裝置，以防止支座因溫度變化引起腐蝕而受損。

6. 地震適應性：在地震區的建筑中，應選擇具有適當抗震性能的球鉸支座，確保其能夠有效地減少地震力對結構的影響。

7. 質量控制：選擇質量可靠的球鉸支座產品，并在安裝和使用過程中進行質量控制，確保支座的質量和性能符合要求。

總之，在建筑中使用球鉸支座時，需要注意設計、選用、安裝、維護等各方面的問題，以確保球鉸支座合理應用。

球鉸支座,是在國標球型支座的基礎上逐步升華的產物。它們能夠滿足橋梁,建筑,尤其是鋼結構工程對節點支座性能需要。球鉸支座分為固定型,單向位移型和雙向位移型三種形式。球鉸支座是水平位置支座,在工作過程中,頂板位移箱和底板位移箱水平放置,其作用是鉸接上下構件,釋放鋼結構主體的內應力。

球鉸橡膠支座特點：

1、支座采用防老化橡膠傳遞力,不僅起到減振的作用,同時能滿足彎距產生的轉角。

2、可萬向承載,即可承受壓力,拔力和任意方向的剪力。

3、可萬向轉動,以釋放任意方向的彎距。

4、支座的受力部件大部分采用鋼件。

鋼結構工程現場焊接技術比較成熟，采用焊接方式進行連接固定，滑動型球鉸支座是由制造廠組裝后整體發出，安裝前應面檢查，看零件有無丟失、損壞。檢查上部結構和支座上座板螺栓孔間距和孔徑是否相符，選用型號是否正確，轉角、各方向位移是否與設計相符，檢查以設計圖紙為準。選用鋼結構抗震時應注意支座的類型，即雙向滑動型、單向滑動型、固定型。固定鉸支座與其他支座相比抗震減振結構合理，靜剛度大，支座表面采用耐腐蝕、抗紫外線防腐處理，保證了支座的使用壽命。網架抗震鋼支座具有抗豎向拉力的性能，保證豎向地震時上下結構不脫節。

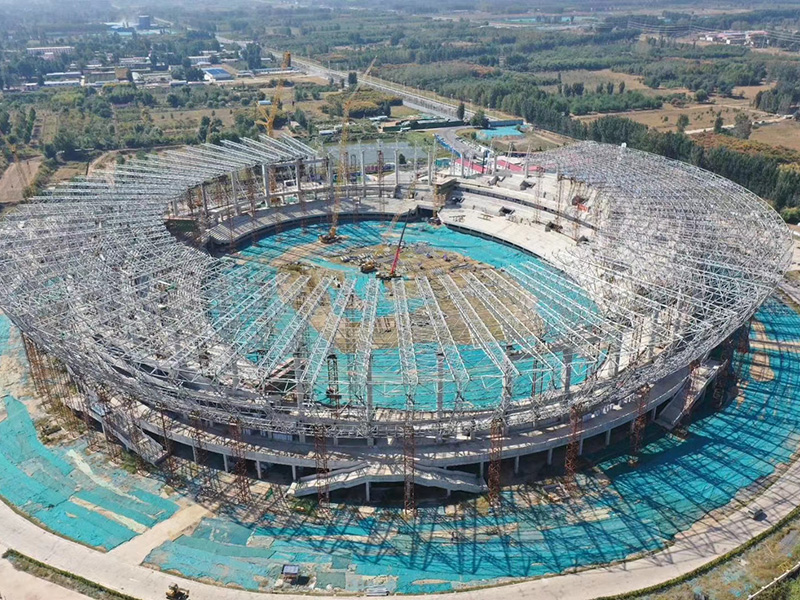

固定鉸支座適用于大跨度空間結構如網架，桁架，連廊，膜結構 ，鋼屋蓋等鋼結構建筑及大跨度橋梁工程。

鋼結構抗震滑動支座鋼支座可承受拉、壓、剪（橫向）力，在巨大的隨機地震力作用下，只要上、下結構本身不破壞，由于此種支座存在就不會發生落梁，落架等災難性后果（一般來說，支座是個薄弱環節，在強大的地震力作用下，易發生落梁或落架，而此種支座的強度和延性均高于結構本身），故特別適用于高烈度地震區的設防，具備能抗地震烈度9度的能力。

鋼結構抗震支座主要由上座板、球面四氟板、球芯、底座、平面四氟板、不銹鋼板、箱體組成。轉角是由球芯與上座板、底座的相對轉動來實現；位移由底座在箱體中滑移實現；抗豎向拉力由球體、底座、箱體實現；水平力由箱體、底座、上座板實現；固定支座不帶位移箱。

鋼結構抗震支座安裝方法

1、支座與上部結構的連接，采用高強度螺栓連接，也可采用焊接；

2、支座與下部結構的連接，采用焊接，特殊情況也可以做成高強度螺栓連接。

普通板式橡膠支座適用于跨度小于30m，位移量較小的橋梁：

矩形支座用于正交橋梁上：

圓形支座用于曲線橋、斜交橋及圓柱墩橋。

四氟板式橡膠支座適用于大跨度、多跨連續、簡支梁連續板等結構的大位移量橋梁。

鋼結構抗震支座還可用作連續梁頂推及T型梁橫移中的滑塊。

矩形、圓形四氟板式橡膠支座的應用分別與矩形、圓形普通板式橡膠支座相同。

板式橡膠支座在列車活載作用下產生壓縮變形，相對于盆式橡膠支座，具有減振降噪的作用。板式橡膠支座結構上須加裝上、下鋼蓋板和橫向限位裝置，其造價比盆式橡膠支座稍低。

一、支座磨擦系數為0.03；

二、支座水平剪力大于豎向承載力的20%；

三、支座抗拔力抗拉力為豎向承載力的10%-30%；

四、支座豎向承載力1000-60000KN，分為22級。

五、鋼結構抗震支座系列包括固定支座、單向活動支座、雙向活動支座三種型式,支座規格分為22個等級,支座豎向設計承載力、設計轉角、摩擦系數均按相關標準要求設計。其水平承載力、豎直方向拔力及支座的整體強度均比普通支座有大幅度提高。

六、鋼結構抗震支座該系列支座采用彈性減振元件,具有機理清晰明確、結構參數穩定、減振性能優良等特點。該系列支座適用于大跨度空間結構及大跨度梁板,尤其適用于高烈度地震區的工程結構。

它由多層橡膠片和內嵌鋼板經加壓硫化工藝制成，具有承載和減震的雙重作用。這種支座既能夠適應支座節點的轉動要求，又能適應溫度變化、地震作用產生的水平變位，并能緩解下部支承結構的受力狀態。它具有構造簡單、安裝方便、節省鋼材等優點，并在國內多個大中跨徑網架結構工程中得到成功應用，取得了較好的技術經濟效果。

滑動球鉸支座特點

1、具有良好的減震性能，能夠保證水平地震時不落梁

2、承載力大、轉動靈活、傳力可靠、轉角大等特點

3、能夠減輕因地震力、橫向搖擺力、橫向

風力等廣生的豎向拉力和橫向剪切力。

根據實驗數據，相較于三向約束狀態是的抗壓彈性模量比無側向約束的抗壓彈性模量大近20倍，具有結構緊湊，摩擦系數小，承載力大，重量輕，滑動靈活，成本低等優點。

但是支座的荷載力不是越大越好荷載力越大，支座的尺寸就越大，必須加大墩臺的尺寸，造成浪費。

1、可以承載負載。球鉸支座主要承載垂直面負荷，并且不產生位移

2、結構不容易脫節。球鉸支座在上下拉扯時抗水平性好，不容易脫節、脫落。

3、轉動范圍廣。球鉸支座在徑向和環向的位移上可以適應任意的轉角位移需求。

4、反力均勻。球面作為倒力面較少出現縮頸現象，上下作用力均衡、不用橡膠承壓使得磨損和腐蝕少、使用壽命比其他形狀支座要強得多。

常溫型支座：適用于-25℃～+70℃；

耐寒型支座：適用于-40℃～+70℃。

球鉸支座包括固定支座、單向、雙向三種型式，22個等，其水平承載力、豎直方向拔力及支座的整體強度均比普通支座有大幅度提高。該系列支座采用彈性減振元件，當水平力大到定程度后，減振彈簧開始發生彈性變形實現緩沖作用。當結構發生轉角時，球芯產生轉動，釋放上部結構產生的轉矩。地震時，剛性抗震措施和柔性減振措施同時發生作用，以抵御巨大的地震輸入能量，這樣既能保證橋梁上、下結構合理相對位移，減小地震力的放大系數，又使結構保持統性。該支座可抵御8-11度地震，對高烈度地震區尤其直下型地震區的工程結構有良好的抗震減振作用。

球鉸支座可萬向轉動、萬向承載，能很好地滿足上部結構各種荷載（如恒載、活載、風、地震力等）所產生的反力的傳遞、轉動、移動要求，保證反力合力集中、明確、安可靠。

（1）球鉸支座有著獨特的減震裝置設置，尤其在受到?jīng)_擊載荷的作用時，氣獨特的減震裝置，使巨大的沖擊載荷必須先克服定的彈性剛度后，支座再位移雙重消能，從而避免結構受到?jīng)_擊

（2）球鉸支座可承受拉、壓、剪（橫向）力，在巨大的隨機地震力作用下，只要上、下結構本身不破壞，因種支座存在就不會發生落梁，落架等災難性后果（般來說，支座是個薄弱環節，在強大的地震力作用下，易發生落梁或落架，而此種支座的強度和延性均高于結構本身），故特別適用于高烈度地震區的設防，具備能抗地震烈度9度弟力。

（3）球鉸支座與其他支座相比（如板式橡膠支座、盆式橡膠支座等），JQGZ減震球鋼支座與其他支座相比（如板式橡膠支座、盆式橡膠支座等），JQGZ抗震球鋼支座的靜剛度大，在巨大自重及慣性力作用力下，支座僅產生小變形，能可靠網架或是鋼結構的穩定性

（4）球鉸支座通過球面?zhèn)髁Γ芰γ娣e大，并采用幾種材料的優化組合，故與其他鉸結構支座相比（如搖擺支座、輥軸支座等），其體積和高度均大大減少，重量輕，便于安裝，并與同樣承載力的鋼支座相比造價較低。

（5）球鉸支座適用溫度范圍大（-40℃～＋70℃）耐久性好；不采用橡膠承壓，不存在橡膠老化對支座轉動性能的影響。

（1）傳遞上部結構的支承反力，包括恒載和活載引起的豎向力和水平力；

（2）保證結構在活載、溫度變化、混凝土收縮和徐變等因素作用下的自變形，以使上、下部結構的實際受力情況符合結構的靜力圖式。

抗震型球鋼支座詳細介紹：

　支座受力情況與力學計算假定致，支座通過球面?zhèn)髁Γ饔梅戳Ψ衷S均勻，傳力可靠，通過聚四氟乙烯板（PTFE）的滑動實現支座的轉動，制作可以打轉角萬向轉動，可以實現支座水平滑動，允許位移值大，能夠有效的釋放結構地震作用變形與溫度應力，支座剛度大，變形小，承載能力高，抗震性能好，無老化問題，耐久性好，適用溫度范圍大。

球鉸支座作用

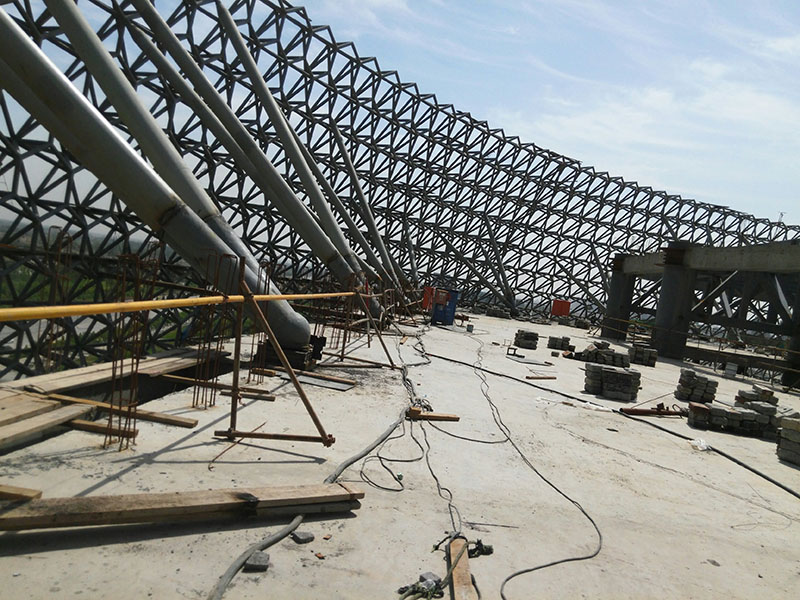

球鉸支座應用于網架鋼結構中起到抗震減震滑動作用，能更好的在地震過程中減少損失起到保護網架的作用。廣泛應用于各類網架、連廊、桁架、站房中發揮了強大的作用。

　　1、檢查支座與上、下連接件是否有破壞，檢查螺栓是否剪斷或松動，焊縫是否開裂等。

　　2、支座使用期間就定期每查次、保養次。

　　3、檢查橡膠密封圈有無龜裂和老化現象。

　　4、檢查防塵罩內積塵情況，并清理灰塵。

　　5、旋動固定螺母，清洗干凈后重新上油，以免銹死。

　　6、檢查支座本身高度變化，此變化反應聚四氟乙烯板的磨耗狀況，當高度變化超過4㎜時應大修。

　　7、檢查防銹漆完好程度，如有脫落應用砂布磨出鋼體并呈現出金屬光澤后重新上漆。

　　8、特殊情況發生后（如地震、破壞性大風等），應及時檢查上述內容。

　　9、球鉸支座位置確定好后，即可將上、下部固定，支座與上、下構造的連接方式，可以用焊接也可用地腳螺栓錨固，或兩種方法同時使用。當采用焊接時，必須設置預埋鋼板，預埋鋼板的厚度和平面尺寸，均等于支座頂板或底板的厚度和平面尺寸，與混凝土接觸的面還應焊上錨固筋，以求定的剛度。預埋鋼板應鉆適當數目的、直徑不大的排氣孔。焊接時不應連續施焊，要采用跳躍式斷續的焊接方式逐步焊滿周邊，以避免焊接時局部溫度過高而使支座或預埋鋼板變形。采用地腳螺栓連接時，建議將支座與地腳螺栓按設計要求放置好后，再澆灌上部混凝土。

球鉸支座是一種常用于網架結構的鋼結構支座，它能夠滿足橋梁、建筑，尤其是鋼結構工程對節點支座性能需要。

球鉸支座通常用于需要承受不同方向力，如橋梁、大跨度空間結構和建筑物。它可以使結構在受到變形或震動時保持穩定，并且能夠吸收和分散力量，減少結構的磨損和損壞。

球鉸支座的材料通常是高強度的鋼或鑄鐵，經過精密加工制成。在安裝過程中，需要確保球鉸支座與連接結構的配合精度達到要求，以確保其正常工作和使用壽命。

球鉸支座在各種工程和建設項目中應用廣泛，它不僅能夠提高結構的可靠性和穩定性，還能夠減少維護和修理的成本。

一,球鉸支座主要技術性能

1,能夠承受豎向載荷;

2,具備相當?shù)目关Q向拔力的性能,保證豎向受拔時上下結構不脫節,且能正常轉角;

3,球型支座具備抗水平剪力的性能,保證水平受力時不脫落;

4,可滿足水平位移要求;

5,球鉸支座可滿足萬向轉動,萬向承載;

6,球鉸支座材質為合金鑄鋼,充分滿足工程壽命年限。

二,球鉸支座設計參數

1,球鉸支座豎向壓力分為300KN,500KN,1000KN,1500KN,2000KN,2500KN,3000KN,4000KN,5000KN,6000KN,7000KN,8000KN,9000KN,10000KN。

2,支座豎向抗拔力取其豎向荷載的50%內;

3,支座水平抗剪力取豎向荷載的30%~40%;

4,球鉸支座設計轉角為0.02rad,也可根據實際情況在0.02~0.08rad范圍內做相應設計;

5,位移型支座根據其位移形式不同將其相應位移量設為±60~±100,也可根據實際需求設計;

6,鋼結構球鉸支座廠家滑動摩擦系數u≤0.03(-25°C~+60°C).

三、球鉸支座優點

球鉸支座采用防老化橡膠傳遞力,不僅起到減振的作用,同時能滿足彎距產生的轉角�？扇f(wàn)向承載,即可承受壓力,拔力和任意方向的剪力。可萬向轉動,以釋放任意方向的彎距。支座外表面采用耐海洋大氣、抗紫外線防腐處理,從而保證了支座在60年內不會影響使用。采用PTEF制品,其摩擦系數很小,不老化,耐低溫可達-150℃,保證了支座滑移的靈活性及在寒冷地區的應用�？拐鹎蜚q支座反力集中、明確、不隨轉角而發生變化。

我們河北途順橡膠公司主要產品:盆式支座、板式橡膠支座、橋梁伸縮裝置、橋梁伸縮縫,鋼制波紋涵管,橡膠止水帶,止水條、充氣芯模,閉孔泡沫板,土工布,土工膜、防水板、排水板,土工格柵等公路橋梁配件制品。

其實，這項技術并不是新發明，在2010年2月27日，智利發生8.8級劇烈地震就已被運用，其時智利國內設備了球形支座的建筑物受地震影響非常小，而沒有設備隔震支座的建筑物受損嚴峻。

科研人員解說說，運用球鉸支座相當于給建筑物穿了一雙溜冰鞋，在地震發生時分化地上帶來的晃動，然后保護建筑物不被損毀。位于智利圣貝爾納多的這家工廠就是球形支座的生產廠家，支座的主要原料是橡膠和鋼筋，成型的支座看上去像一個輪胎，依據不同類別分為不同標準。

　　由于這種支座在2010年智利大地震的超卓體現，現在這家工廠的生意非常好，橡膠支座隔震技術的成功運用使我省抗震技術邁上一個新臺階來自國內外的定單連綿不斷。而智利國內大部分建筑物尤其是醫院都設備了這種球形支座。

　其正在建造的橡膠支座隔震建筑是在建筑物根底上與上部結構之間設置橡膠支座，把上部結構和地基阻隔開來，然后起到阻隔地震作用的建筑。地震以動搖方式傳達能量。慣例抗震房子選用"剛性抗震"辦法，通過添加截面標準、提高資料強度等級，以提高抗震才干。

2.然后阻尼圈發揮二道阻尼作用，球鉸支座起到抗震作用。

3.當?shù)卣饹_擊波超越一定極限時，該系列的剛性抗震起到了三道抗震作用。

其用鋼量少體積小，制作制品相對較低，具有萬向滾動萬向承載等其它類型抗震鋼支座所無法比擬的長處，并且采用抗拉、抗剪的特別結構，具有能抗地震9級結構。球鉸支座其交角不得大于5&a;；球鉸支座可根據需要在上下板之間設置預偏值，并使用位移指針定位。球鉸支座滾動靈活，在預制梁下使用采取適當辦法嚴格遵守架橋機架梁規矩，避免梁體側傾，保證架梁的安穩性。梁體架設完畢。兩片梁之間的橫隔板焊接以后，松動安穩螺栓使其頂面與下球鉸支座有10mm以上的空隙，也能夠切除安穩螺栓。

球鉸支座水平位移量大、滾動靈活等特點，且重量輕，結構緊湊，構造簡略，修建高度低，加工制作方便，節省鋼材，下降造價等長處，是適宜于大垮橋梁使用的球鉸支座。本系列球鉸支座承載力為21個等級，承載力0.8MN-60MN，能滿足大型橋梁建造的需要。球鉸支座的受力程度高，水平位移跨度大。

抗震球鉸支座設計制造原理

體形均勻規整,不論在平面還是立面結構的布置,都力求使其幾何尺寸、剛度延性均勻規整,提高了結構和構件的強度與延性。

多道抗震防線。

防止脆性和失穩破壞。

防止材料老化。

高質量的制造與安裝。

抗震球鉸支座的性能參數指標

豎向承載力:500-80000KN

豎向拔力:500-80000KN

水平剪力:500-80000KN

以上三種類型的力可用相應組合選取,但情況特殊時需另行復核設計。

（1）傳遞上部結構的支承反力，包括恒載和活載引起的豎向力和水平力；

（2）保證結構在活載、溫度變化、混凝土收縮和徐變等因素作用下的自變形，以使上、下部結構的實際受力情況符合結構的靜力圖式。

球鉸支座詳細介紹：

支座受力情況與力學計算假定致，支座通過球面?zhèn)髁Γ饔梅戳Ψ衷S均勻，傳力可靠，通過聚四氟乙烯板（PTFE）的滑動實現支座的轉動，制作可以打轉角萬向轉動，可以實現支座水平滑動，允許位移值大，能夠有效的釋放結構地震作用變形與溫度應力，支座剛度大，變形小，承載能力高，抗震性能好，無老化問題，耐久性好，適用溫度范圍大。

球鉸支座作用

球鉸支座應用于網架鋼結構中起到抗震減震滑動作用，能更好的在地震過程中減少損失起到保護網架的作用。廣泛應用于各類網架、連廊、桁架、站房中發揮了強大的作用。

球鉸特點

1、球鉸支座可萬向轉動、萬向承載、能很好的滿足上部結構各種荷載（如恒載、活載、風、地震力等）所產生的反力的傳遞、轉動、移動要求，保證反力合力集中、明確、安可靠。

　2、球鉸支座要承受拉、壓、剪（橫向）力，在巨大的隨機地震力的作用下，只要上、下結構本身不破壞，因此種支座存在就不會發生落梁、落架等災難性后果（般來說，支座是個薄弱環節，在強大的地震力作用下，易發生落梁和落架，而此種支座的強度和延性均高于結構本身），故特別適用于高烈度地震區的設防、具備能抗地震烈度9的能力。

　3、球鉸支座通過球面?zhèn)髁Γ芰γ娣e大，并采用幾種材料的優化組合，故與其他鉸結構支座相比（搖擺支座、輥軸支座），其體積和高度均大減少，重量輕，便于安裝，并與同樣承載力的鋼支座相比造價較低。

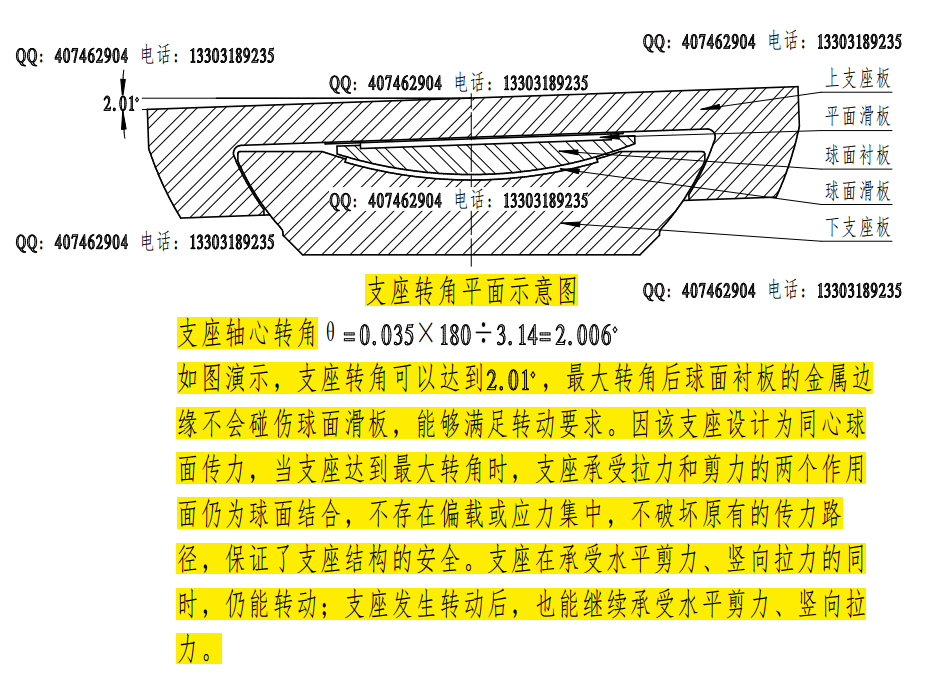

球型支座通過186球冠襯板與球面0318聚四氟板之間的滑動0667完成支點的轉動過程，因而有轉動靈活，適用轉角等優點，可以釋放鋼結構卸載時應力、災害、溫度變形應力。

滑動連接當連廊本身的剛度較弱時，即使做成剛性連接，它也不能起到協調兩塔樓變形的作用，這時應當考慮做成滑動連接的形式�；瑒�(dòng)連接可以是連廊一端與塔樓接，一端滑動連接，也可以?xún)啥司龀苫瑒?dòng)支座。采用這種連接方式，連廊的受力將會比較小，但是這時連廊已經不能再協調塔樓間的共同工作，塔樓和連廊均單獨受力，整個連廊結構僅僅是形式上的“連廊結構”。因?yàn)榛瑒?dòng)端在荷載作用下會有一定的滑移量，所以滑動支座在設計時有個重要問題就是要設限復位裝置，并提供預計滑移量，防止連廊的滑落或與塔樓發生碰撞而造成結構的破壞。因此這種連接方式一般用于連廊位置較低、跨度較小的情況。

豎向壓力的傳遞是通過球體，下半球殼，受壓聚四氟乙烯滑板，不銹鋼板依次疊加傳至滑移箱底板。

豎向拔力的傳遞是通過球體與上半球殼的接觸面將作用于球體上的上拔力傳至上半球殼，再由上半球殼與滑移箱之間的抗拔四氟滑板和不銹鋼板將力傳至滑移箱頂板。

水平力的傳遞是通過球體與上、下半球殼之間的接觸面將水平力分別傳至上、下半球殼，上、下半球殼的豎向位置相對固定，因此在水平力傳遞時可以將上、下半球殼看成是一個整體，水平力通過這個整體傳至滑移箱側壁根部。

固定型自球鉸支座不設滑移箱。

1、可承受豎向載荷；

2、具有抗豎向拉力的性能，保證豎向地震時上下結構不脫節；

3、具有抗水平力的性能，保證水平地震時結構不脫落；

4、可適應徑向、環向的位移要求；

5、可適應任意方向的轉角要求；

6、減震支座具有良好的減震性能；

7、支座通過球面?zhèn)髁�，不出現力的縮頸現象，作用在上、下結構的反力比較均勻；

8、支座不用橡膠承壓，不存在橡膠老化對支座的影響，使用壽命長。

固定鉸支座支座技術參數

1、支座豎向承載力分為300KN~10000KN十四個級別；

2、支座的抗水平力為豎向承載力的20%；

3、支座抗豎向拉力： GKQZ型、GJQZ型抗豎向拉力為豎向承載力的20%； GKGZ型、GJGZ型抗豎向拉力為豎向承載力的30%；

4、設計轉角為0.08rad（可根據用戶要求另行設計）

5、支座的徑向位移量±20mm-±50mm，環向位移量±60mm-±100mm； 以上技術要求均可根據客戶要求設計生產。

固定鉸支座選用時應注意的事項：

1、選用支座時應注意承載力的大小、豎向拉力的大小、水平力的大小，并注意位移量和轉角，對于減震支座還應注意水平彈性剛度。

2、選用支座時應注意支座的類型，即雙向活動型、單向活動型、固定型。

3、減震支座的約束方向都給以位移和剛度，是為了工程減震的需要。

位移是由底座在箱體中的滑移實現的；

滑動球鉸支座轉角是由球體與上球殼和底座的相對轉動來實現的；

抗豎向拉力是由球體、上球殼、底座和箱體實現的；

水平力是由箱體、底座和球體實現的；

二、雙向滑動球鉸支座的分類：

根據工程結構和支座的使用性能，可分為三類型：

單向滑動鉸支座（DX）雙向滑動鉸支座（SX）固定鉸支座（GD）

三、滑動球鉸支座雙向滑動球鉸支座的設計參數

1.雙向滑動球鉸支座豎向承載力分為300KN~10000KN十四個級別；

2.雙向滑動球鉸支座設計轉角為0.08rad；

3.雙向滑動球鉸支座抗豎向拉力為豎向承載力的20%或30%；

4.雙向滑動球鉸支座的抗水平力為豎向承載力的20%；

5.支座的徑向位移量±20mm-±50mm，環向位移量±60mm-±100mm；

（以上技術要求均可根據客戶要求設計生產。）

四、滑動球鉸支座選用時應注意的事項：

1.選用支座時應注意承載力的大小、豎向拉力的大小、水平力的大小，并注意位移量和轉角，對于減震支座還應注意水平彈性剛度。

2.選用支座時應注意支座的類型，即雙向活動型、單向活動型、固定型

（1）上部結構是空間結構時，支座應能同時適應橋梁順橋向（X方向）和橫橋向（Y方向）的變形；

（2）支座必須能可靠的傳遞垂直和水平反力；

（3）支座應使由于梁體變形所產生的縱向位移、橫向位移和縱、恒向轉角應盡可能不受約束；

（4）鐵路橋梁通常必須在每聯梁體上設置一個固定支座；

（5）當橋梁位于坡道上，固定支座一般應設在下坡方向的橋臺上；

（6）當橋梁位于平坡上，固定支座宜設在主要行車方向的前端橋臺上；

（7）固定支座宜設置在具有較大支座反力的地方；

（8）在同一橋墩上的幾個支座應具有相近的轉動剛度；

（9）連續梁可能發生支座沉陷時，應考慮制作高度調整的可能性。

總之，橋梁支座的布置原則是既要便于傳遞支座反力，又要使支座能適應梁體的自由變形。

球鉸支座種類有抗震球鉸支座、固定球鉸支座、單向活動球鉸支座、雙向活動球鉸支座、萬向轉動球鉸支座、抗拔球鉸支座，該支座球鉸支座是對普通球型鋼支座的一種結構改良和優化。該系列支座不僅具有普通球型鋼支座承載力大、轉動靈活、傳力可靠、轉角大等特點，而且具有能夠減輕因地震力、橫向搖擺力、橫向風力等產生的豎向拉力和橫向剪切等作用，還能夠保證水平地震時不落梁，具有良好的抗震減震性能。球鉸支座在一個結構中的功能具有要安全可靠地傳遞推力和剪力，又要自由轉動，能夠滿足較大的轉角要求。球鉸支座能消除由結構變形或地震引起的彈性壓縮、溫度變化和基礎位移引起的應力，施工方便，價格合理，且無需特別養護。此系列支座嚴格執行國家標準GB/T《橋梁球型支座》。

球鉸支座是一種新型網架支座，基本結構：是由球體、四氟滑板、箱體、密封蓋、上球殼、底座、密封蓋板、不銹鋼板等組成的。

性能：

1、轉動靈活，多方位轉動。

2、保證水平承載力的抗震性能，建筑結構無損壞

3、球鉸支座的減震性能優于其它支座的原因在于，球鉸支座是球型鋼支座，轉動靈活

4、球鉸支座耐老化，耐日照，耐磨損，耐沖擊，使用壽命長。

5、球鉸支座的豎向承載力是鋼支座的佼佼者。

作用

1、球鉸支座的作用是上下結構承載力均勻有力，是通過球鉸支座的球面?zhèn)髁Φ�，球鉸支座豎向承載力分為300KN~10000KN十四個級別

2、球鉸支座在地震時有著抗震支座的美稱，只因球鉸支座具有抗豎向拉豎向、上下結構不脫節；

3、球鉸支座適應一切地震時 的萬向轉動；
